IPPBX全故障排查手册：单通/断线/回声/杂音/注册失败5类问题定位与解决
原创声明：本文为云南申展软件有限公司（申展通信）原创技术文章，基于30年云南本地通信运维经验整理。未经书面授权，禁止任何形式的转载、摘编或镜像复制，违者追究法律责任。如需转载请联系 13888091155。
一、IPPBX故障，90%的问题出在这5类
IPPBX替代传统程控交换机后，通话质量和功能大幅提升，但一旦出问题，排查难度也比传统交换机大——因为故障点从"交换机+电话线"变成了"交换机+网络+防火墙+话机+运营商中继"的全链路。
申展通信在云南30年的运维服务中，统计了近千次IPPBX故障报修，发现90%以上的问题集中在5类：
|
故障类型 |
占比 |
典型表现 |
最常见根因 |
|
单通 |
约28% |
一方能听到，另一方听不到 |
NAT/防火墙、RTP端口未放行 |
|
通话中断线 |
约22% |
通话几十秒到几分钟后自动挂断 |
NAT会话表老化、SIP超时 |
|
回声 |
约18% |
通话中听到自己的声音延迟返回 |
声学回声、回声消除器未启用 |
|
杂音/电流声 |
约14% |
通话中有嗡嗡声、沙沙声、断续 |
接地不良、电磁干扰、线路质量 |
|
注册失败 |
约18% |
IP话机显示"未注册""服务不可用" |
账号密码错误、网络不通、SIP端口被封 |
本文把这5类故障的现象、根因、排查步骤和解决方案系统梳理，附IPPBX典型网络拓扑图和故障排查决策流程图，运维人员可以按图索骥快速定位。

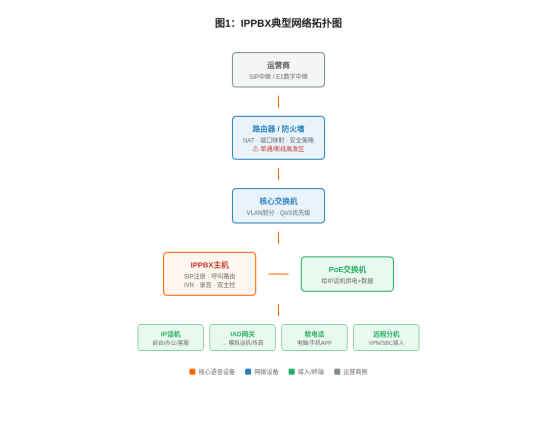

二、先看拓扑：IPPBX故障点全在这条链路上
排查IPPBX故障前，必须先搞清楚正常的网络拓扑，故障一定出在某个环节上。
典型IPPBX网络链路从外到内依次是：
1. 运营商侧：SIP中继（光纤/IMS）或E1数字中继，提供外线号码和并发
2. 路由器/防火墙：做NAT地址转换、端口映射、安全策略，是单通和断线的高发区
3. 核心交换机：内网数据交换，VLAN划分和QoS配置影响语音质量
4. IPPBX主机：呼叫控制核心，SIP注册、呼叫路由、录音、IVR都在这里
5. PoE交换机：给IP话机供电和数据传输，端口故障会导致单台话机异常
6. 终端侧：IP话机、IAD模拟网关（接传统话机/传真）、电脑软电话
排查原则：从终端往中心逐段排查，先排除最简单的（话机重启、网线重插），再查复杂的（防火墙策略、运营商中继）。
三、故障1：单通（一方听不到声音）
典型现象
• A打给B，A能听到B说话，B听不到A（或反过来）
• 内部分机之间正常，外线呼入/呼出单通
• 通话刚接通时正常，几秒后变成单通
根因分析
|
序号 |
可能原因 |
发生场景 |
|
1 |
防火墙/NAT未放行RTP端口 |
最常见。SIP信令走5060端口通了，但语音RTP端口（通常10000-20000段）被防火墙拦截，导致有信令无媒体 |
|
2 |
NAT转换后RTP地址错误 |
IPPBX在私网，运营商侧收到的RTP地址是私网地址，无法回传语音 |
|
3 |
编解码不匹配 |
两端支持的编解码不一致（一端G.711，另一端只支持G.729），协商失败导致无媒体流 |
|
4 |
路由不对称 |
去程和回程走不同网络路径，其中一条路径不通或被拦截 |
|
5 |
VLAN/子网隔离 |
话机和IPPBX在不同VLAN，VLAN间路由策略阻止了RTP流量 |
排查步骤
1. 内网测试：先测两台内部分机通话是否正常。内网正常→问题在出口/防火墙/运营商；内网也单通→问题在IPPBX配置或内网VLAN
2. 抓包确认：在IPPBX上抓包（Wireshark/tcpdump），看SIP协商的SDP里RTP地址和端口是否正确，RTP流是否双向都有
3. 检查防火墙：确认UDP端口段（如10000-20000）已映射到IPPBX，且防火墙没有做SIP ALG（建议关闭SIP ALG，它经常改错SDP里的地址）
4. 检查NAT配置：IPPBX上配置正确的公网IP或STUN服务器，确保SDP里携带的是公网可达地址
5. 统一编解码：在IPPBX上设置首选G.711A/μ，所有话机和中继都启用相同编解码
解决方案
• 防火墙放行RTP端口段，关闭SIP ALG
• IPPBX配置公网IP或使用SBC（会话边界控制器）做NAT穿越
• 统一全网编解码为G.711（局域网）或G.729（带宽受限场景）
• 仍无法解决时，在IPPBX和运营商之间加SBC设备
四、故障2：通话中断线（几十秒到几分钟自动挂断）
典型现象
• 通话正常进行中，突然单方或双方挂断
• 断线时间有规律（如固定30秒、60秒、180秒后断）
• 内部分机通话正常，外线通话容易断
根因分析
|
序号 |
可能原因 |
说明 |
|
1 |
NAT会话表老化 |
最常见。防火墙的NAT会话有超时时间（通常30-300秒），通话中如果没有持续的信令流量刷新会话表，防火墙会关闭端口，导致通话中断 |
|
2 |
SIP会话超时（Session-Expires） |
SIP协议有会话刷新机制，如果一端要求刷新而另一端不响应，超时后自动挂断 |
|
3 |
网络丢包/抖动 |
网络质量差，RTP丢包率超过5%后通话质量急剧下降，严重时导致信令丢失而断线 |
|
4 |
运营商中继问题 |
运营商SIP中继侧的会话超时设置与IPPBX不匹配 |
|
5 |
电源/设备过热 |
IPPBX或网络设备散热不良、电源不稳，运行中重启导致断线 |
排查步骤
1. 记录断线时间：是否固定在某个时间点（如32秒、120秒）？固定时间→NAT/SIP超时问题；随机时间→网络质量或硬件问题
2. 内网测试：内部分机长通话（30分钟以上）是否断线？内网不断→出口/NAT/运营商问题
3. 检查防火墙NAT超时：将UDP会话超时设置为300秒以上，或开启SIP Keep-alive
4. IPPBX开启会话刷新：配置SIP Session-Expires为1800秒，Min-SE为90秒，确保双方定期刷新
5. 检查网络质量：ping IP地址看丢包率和延迟，长ping测试10分钟以上，丢包率应<1%
6. 检查设备状态：IPPBX CPU/内存使用率、温度，交换机端口错误计数
解决方案
• 防火墙UDP超时调至300秒以上，IPPBX开启SIP Keep-alive（每30秒发一次）
• 统一IPPBX和运营商的Session-Expires参数
• 网络质量差的场景，QoS标记语音流量为最高优先级，VLAN隔离语音和数据
• 设备加装UPS不间断电源，机房保持通风散热
五、故障3：回声（听到自己的声音）
典型现象
• 通话中听到自己说话的声音延迟返回（延迟>20ms就能感知）
• 只有外线通话有回声，内部分机正常
• 用免提时回声严重，用耳机时消失或减轻
根因分析
|
类型 |
原因 |
说明 |
|
声学回声 |
话机扬声器的声音被麦克风拾取 |
免提通话时最常见，尤其是廉价话机的扬声器和麦克风隔离不好 |
|
电学回声 |
2-4线转换混合电路不平衡 |
模拟外线（FXO）和IAD网关接入时，混合线圈阻抗不匹配导致回声 |
|
回声消除器未启用 |
IPPBX或网关的EC功能关闭或参数不当 |
数字中继和SIP中继通常由IPPBX做回声消除，FXO模拟线由网关做 |
排查步骤
1. 区分回声类型：用耳机/听筒通话是否还有回声？耳机正常→声学回声（话机免提问题）；耳机也有→电学回声（线路/网关问题）
2. 检查话机：更换一台话机测试，排除单台话机硬件问题
3. 检查回声消除器：IPPBX上确认EC（Echo Cancellation）已启用，尾长（Tail Length）设置足够（通常64ms以上）
4. 检查模拟线路：FXO网关接入的模拟外线，检查线路阻抗设置（中国标准600Ω），调整网关的回声消除参数
5. 检查运营商：E1数字中继的回声通常由运营商侧处理，SIP中继由IPPBX处理
解决方案
• 声学回声：更换高品质话机，或建议用户使用听筒/耳机，关闭免提
• 电学回声：IAD网关启用并调优EC参数，线路阻抗匹配600Ω
• IPPBX全局启用回声消除，尾长设为64-128ms
• 模拟外线质量差时，建议改为SIP中继或E1数字中继
六、故障4：杂音/电流声/断续
典型现象
• 通话中有嗡嗡的电流声、沙沙的噪音
• 声音断断续续、时大时小
• 某些分机有杂音，某些分机正常
• 阴雨天或附近有大功率设备时杂音加重
根因分析
|
序号 |
可能原因 |
说明 |
|
1 |
接地不良 |
IPPBX、网关、交换机没有良好接地，或接地电阻过大，引入工频干扰（50Hz嗡嗡声） |
|
2 |
电磁干扰 |
通信线缆与电力线平行敷设，或靠近变频器、电机等强干扰源 |
|
3 |
模拟线路质量差 |
老旧电话线老化、接头氧化、进水，导致杂音 |
|
4 |
网络丢包导致断续 |
IP网络丢包或抖动，语音包丢失后表现为声音断续、马赛克感 |
|
5 |
电源质量差 |
开关电源纹波大，或与大功率设备共用电源回路 |
|
6 |
编解码带宽不足 |
使用低码率编解码（如G.723.1）且丢包时，杂音明显 |
排查步骤
1. 区分网络杂音还是线路杂音：内部分机（纯IP）是否有杂音？IP分机也有→网络/设备问题；只有模拟分机/外线有→模拟线路/接地问题
2. 检查接地：测量机房接地电阻（应≤4Ω），设备金属外壳是否接地
3. 检查线缆：通信线与电力线间距是否≥30cm，接头是否氧化
4. 网络质量测试：ping测试丢包率和抖动，丢包>1%或抖动>30ms会影响语音
5. 更换端口/线缆测试：将有杂音的话机换到其他端口和网线上，排除单点故障
6. 检查电源：设备是否接UPS，电源插座是否接地良好
解决方案
• 机房接地整改，接地电阻≤4Ω，设备统一接等电位地排
• 通信线缆穿金属管敷设，与电力线分离，金属管两端接地
• 更换老化模拟线路，接头做防水防腐处理
• 网络质量差时，语音VLAN独立，QoS优先保障，交换机端口开启PoE智能管理
• 设备接UPS净化电源，避免与大功率设备共回路
• 局域网内统一使用G.711编解码，音质最好
七、故障5：注册失败（话机显示未注册）
典型现象
• IP话机屏幕显示"未注册""注册中""服务不可用"
• 话机有网络（能ping通）但无法注册到IPPBX
• 部分话机正常，部分话机注册不上
• 所有话机同时掉线
根因分析
|
序号 |
可能原因 |
说明 |
|
1 |
账号/密码错误 |
最常见。话机上配置的分机号、密码与IPPBX上不一致 |
|
2 |
网络不通 |
话机到IPPBX之间网络中断，VLAN配置错误，IP地址冲突 |
|
3 |
SIP端口被封 |
防火墙拦截了UDP 5060端口，或运营商封了SIP端口（防骚扰电话整治） |
|
4 |
IPPBX故障/满配 |
IPPX服务未启动、死机，或注册用户数达到授权上限 |
|
5 |
NAT问题（远程分机） |
异地分机通过公网注册，NAT后SIP信令无法到达 |
|
6 |
话机固件bug |
某些品牌话机固件有注册超时或兼容性问题 |
排查步骤
1. 判断范围：所有话机都注册失败→IPPBX或网络核心故障；部分话机失败→单台话机或接入层问题
2. 网络连通性：话机ping IPPBX的IP地址，通则网络通；不通则查网线、交换机、VLAN、IP地址
3. 核对账号密码：登录IPPBX管理后台，核对分机号和密码，重新在话机上输入
4. 检查SIP端口：在话机侧telnet IPPBX的5060端口（UDP），或在IPPBX上抓包看是否收到注册请求
5. 检查IPPBX状态：服务是否运行，授权用户数是否已满，CPU/内存是否正常
6. 远程分机：公网注册的话机，检查防火墙端口映射、SIP ALG设置，建议使用VPN或SBC
解决方案
• 核对并重新配置账号密码，密码建议使用强密码（防暴力破解）
• 网络问题：检查VLAN配置、IP地址分配、交换机端口状态
• 防火墙放行UDP 5060（SIP）和RTP端口段，关闭SIP ALG
• IPPBX授权不足时扩容授权，软件在线升级
• 远程分机建议走VPN或部署SBC，不要直接暴露5060端口到公网（安全风险）
• 话机固件升级到最新版本

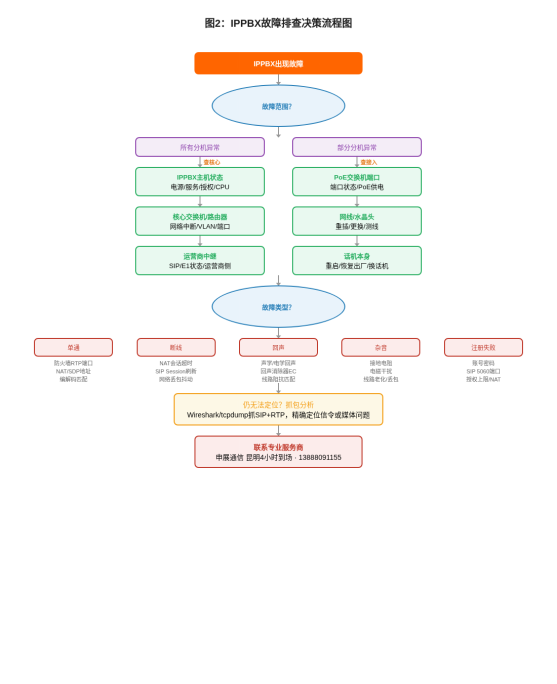

八、故障排查决策流程（按图操作）
遇到IPPBX故障时，不要盲目操作，按以下决策流程逐步缩小范围：
1. 第一步：判断故障范围
• 所有分机都异常？→ 查IPPBX主机、核心交换机、运营商中继
• 部分分机异常？→ 查对应PoE交换机端口、网线、话机
• 只有外线异常？→ 查路由器/防火墙、运营商中继
1. 第二步：判断故障类型（对照第一节5类故障表）
• 完全打不通/未注册 → 走"注册失败"排查路径
• 能打通但单通 → 走"单通"排查路径
• 通话中断线 → 走"断线"排查路径
• 有回声 → 走"回声"排查路径
• 有杂音 → 走"杂音"排查路径
1. 第三步：先软后硬、先内后外
• 先重启话机、重插网线（解决30%的简单故障）
• 再查IPPBX配置和状态
• 再查内网交换机和VLAN
• 最后查防火墙、路由器、运营商中继
1. 第四步：抓包定位
• 以上步骤无法定位时，在IPPBX上抓包分析SIP信令和RTP媒体流
• 抓包是终极手段，能精确定位是信令问题还是媒体问题、是本端问题还是对端问题
九、什么情况建议直接找专业服务商
以下情况不建议自行排查，容易越搞越乱，建议直接联系专业通信服务商：
• 多次排查仍无法定位：按手册排查后问题依旧，可能是深层网络或运营商问题
• 涉及运营商中继：SIP/E1中继的参数配置需要与运营商对接，自行修改可能导致全系统中断
• 防火墙/NAT复杂配置：多出口、多VLAN、VPN混合网络，需要专业网络工程师
• 系统频繁故障：同一问题反复出现，可能是设备硬件故障或架构设计缺陷
• 割接/扩容期间：业务高峰期不适合做实验性操作
• 没有专业运维人员：中小企业没有专职IT，自行排查耗时且可能误操作
申展通信提供IPPBX故障应急维修服务：昆明4小时到场，地州次日到达，工程师携带常用板卡和备件，现场排查+修复+验证一站式完成。
常见问题 FAQ
Q1：IPPBX突然所有分机都注册不上了，怎么办？
先看IPPBX主机是否正常运行（电源灯、状态灯），再看核心交换机和路由器是否正常。如果设备都正常，登录IPPBX后台看SIP服务是否运行、授权是否到期。最快捷的方式是重启IPPBX（注意：正在通话会中断），重启后观察是否恢复。
Q2：单通问题，内网正常外线单通，一定是防火墙问题吗？
大概率是，但也可能是运营商侧的问题。排查顺序：先确认防火墙RTP端口已放行、SIP ALG已关闭，再联系运营商确认中继侧的RTP路由。如果加了SBC设备，单通问题通常能彻底解决。
Q3：通话固定在32秒断线，是什么原因？
这是典型的NAT会话超时。防火墙的UDP会话超时设置太短（如30秒），通话中没有信令刷新，防火墙关闭了端口。解决方法：防火墙UDP超时调至300秒以上，IPPBX开启SIP Keep-alive（每30秒发一次包刷新会话表）。
Q4：回声问题换了好几个话机都有，怎么回事？
如果多个话机都有回声，且主要是外线通话时出现，大概率是电学回声。检查IAD网关或FXO板的回声消除器是否启用、线路阻抗是否匹配600Ω。模拟外线质量差的，建议改为SIP数字中继。
Q5：杂音时有时无，阴雨天更严重，是什么原因？
这是典型的模拟线路问题。电话线老化、接头进水或氧化，阴雨天绝缘下降导致杂音。检查从运营商分线盒到IAD网关的整条模拟线路，更换老化线缆，接头做防水处理。
Q6：远程分机（异地办公）经常注册失败，怎么解决？
远程分机通过公网注册IPPBX，NAT和防火墙是最大障碍。推荐方案：①异地办公点通过VPN连回总部，分机走内网注册（最稳定）；②部署SBC设备做NAT穿越和安全防护；③不建议直接把5060端口映射到公网，容易被攻击和盗打。
